Contor de energie monofazat cu Rs485

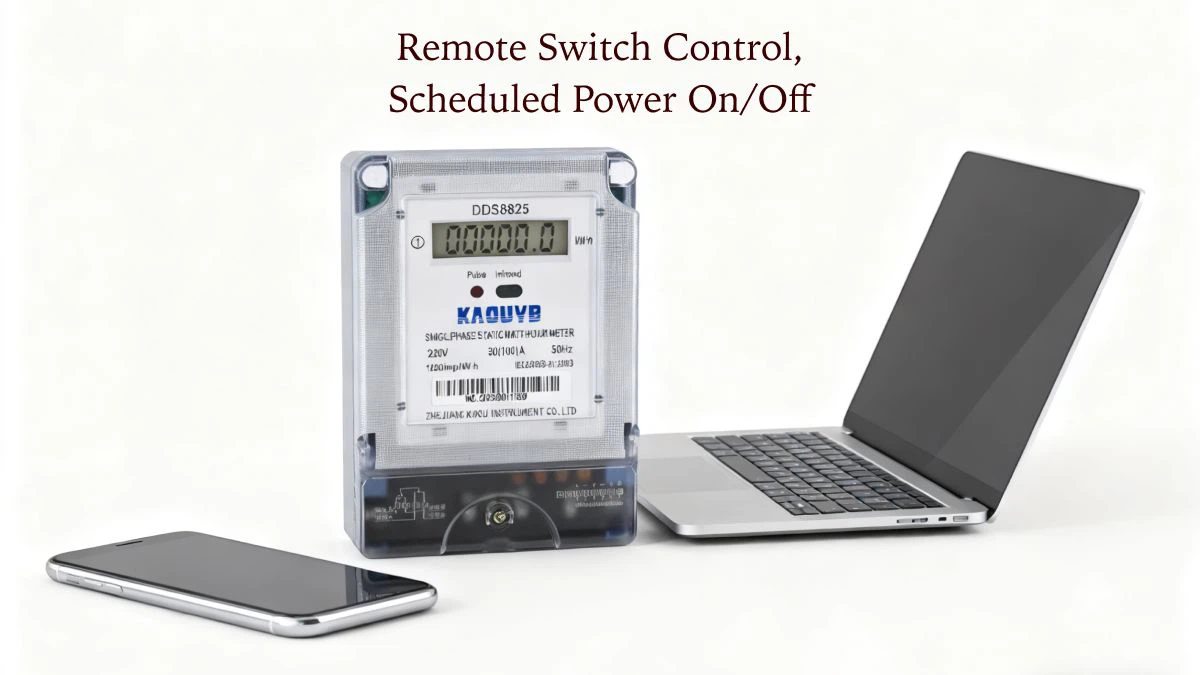

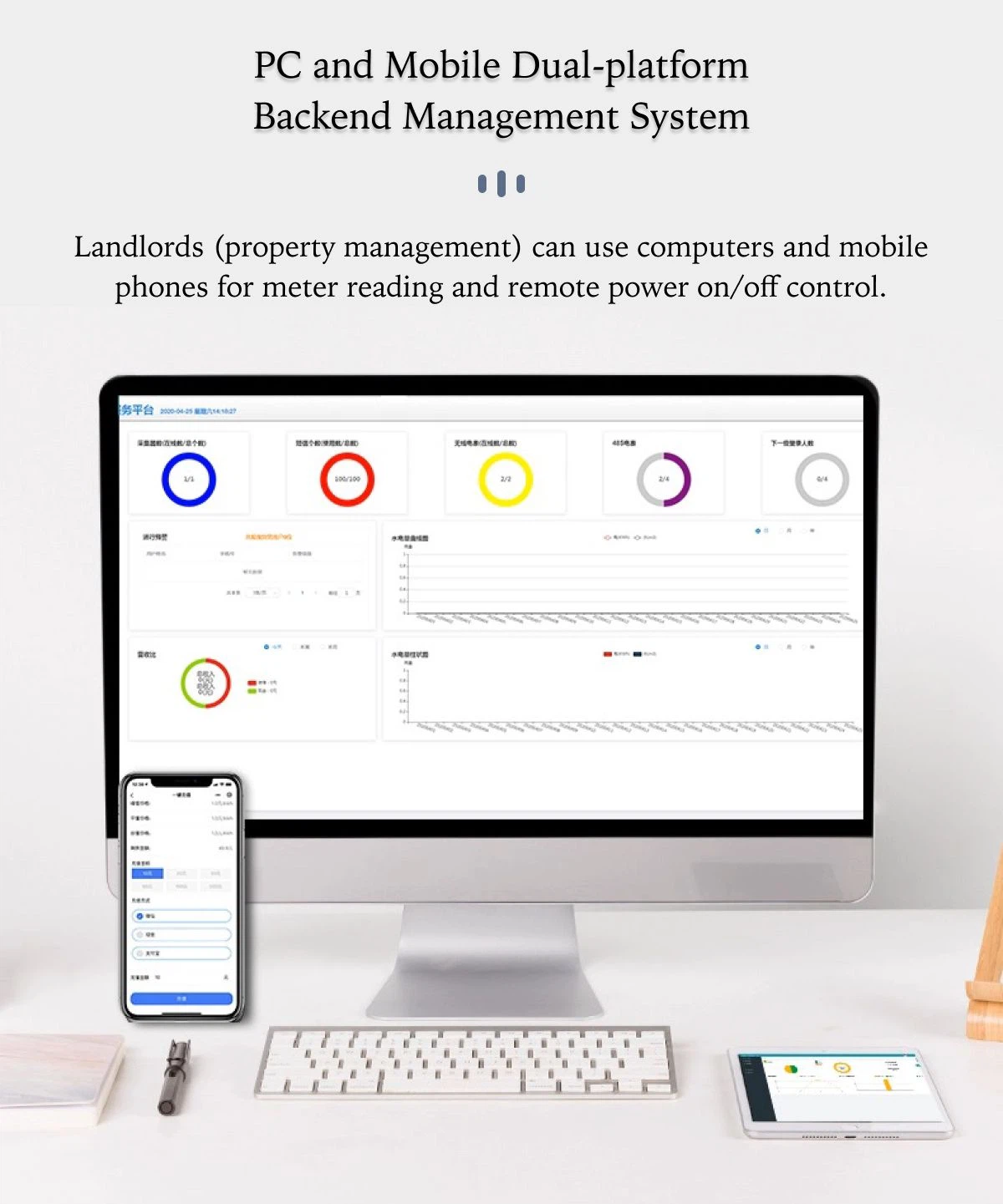

Contorul de energie monofazat cu rs485 este o nouă generație de contoare de energie electrică inteligente miniaturale lansate de compania noastră, valorificând ani de experiență în proiectarea contoarelor electrice. Această serie de contoare adoptă un afișaj LCD segmentat de înaltă definiție și o interfață de comunicație RS485 pentru a realiza schimbul de date în timp real cu calculatoarele superioare, permițând citirea de la distanță a contorului (cu funcție de telecomandă pentru pornire/oprire și funcție opțională de reîncărcare preplătită de la distanță). Facilitează foarte mult gestionarea automată a consumului de energie electrică.

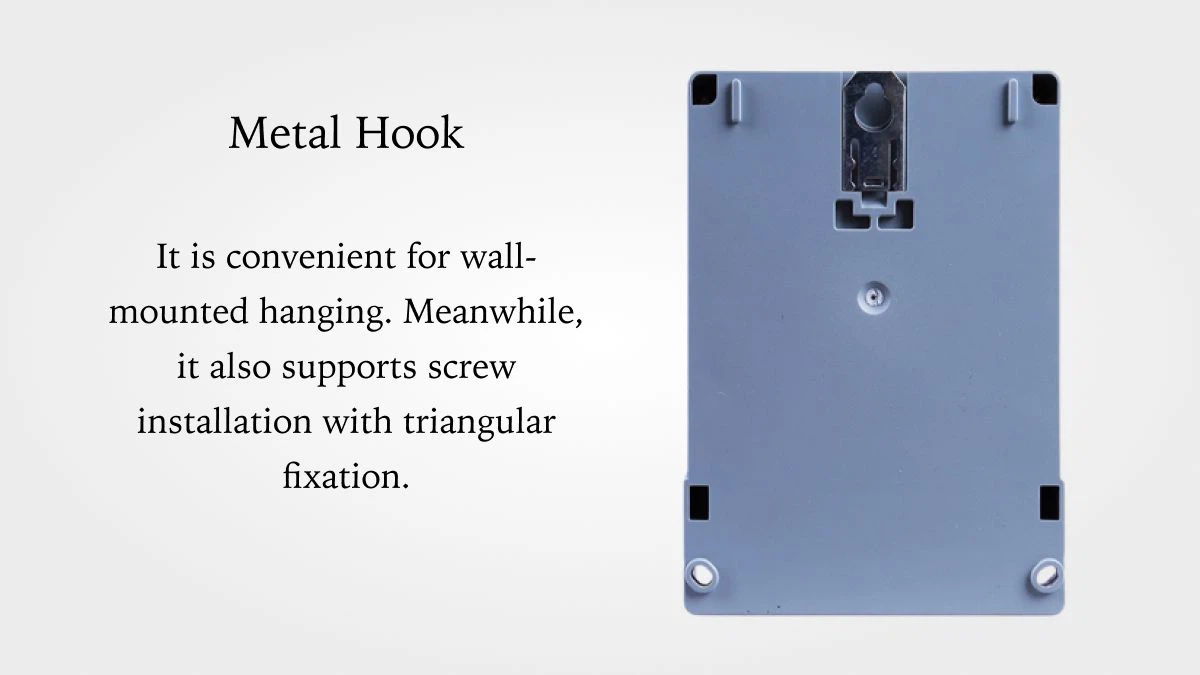

Diagrama de cablare:Terminalele 1-4 de tip montat pe perete sunt pentru alimentarea cu energie și cablarea sarcinii (1 și 2 se conectează la firul L, 3 și 4 se conectează la firul N, conectat direct la sarcină); bornele 9-12 sunt terminale de funcție (9: Puls pozitiv, 10: Puls negativ, 11: 485A, 12: 485B).

Măsuri de precauție la instalare:Cablajul trebuie să se refere la schema fizică de cablare de pe partea laterală a contorului și se recomandă utilizarea conectorilor de fire de cupru pentru conectare; pentru contoarele cu conexiune directă-, distingeți între direcțiile firelor de intrare și de ieșire și strângeți șuruburile pentru a preveni contactul necorespunzătoare să provoace funcționarea anormală a contorului.

Următoarele sunt fluxul de proces al contorului de energie monofazat cu rs485.
Achiziția și inspecția componentelor
Achiziționați componente de bază, cum ar fi potențiometre, șunturi și afișaje LCD; ecranați componentele calificate prin inspecția aspectului și testarea performanței pentru a asigura calitatea materiei prime.

Fabricarea și sudarea plăcilor PCB
Fabricați plăci PCB conform designului circuitului; sudarea componentelor folosind SMT (Surface Mount Technology); după finalizare, efectuați o inspecție a îmbinărilor de lipit pentru a verifica dacă există lipire la rece și probleme de lipire lipsă, asigurând conductivitatea circuitului.

Asamblare și testare inițială
Asamblați plăci PCB, carcase, terminale și alte părți în produse finite; efectuați puterea-la testarea inițială pentru a verifica dacă afișajul LCD și funcțiile de bază de măsurare sunt normale și pentru a elimina produsele cu funcții anormale.

Calibrarea preciziei și testul de îmbătrânire
Utilizați dispozitive standard de calibrare a energiei electrice pentru a calibra acuratețea contorului pentru a îndeplini cerințele de precizie Clasa 1.

Inspecție finală și ambalare
Efectuați inspecția finală a produselor calificate în testul de îmbătrânire, inclusiv inspecția aspectului, retestarea funcției și verificarea parametrilor; etichetați produsele calificate și ambalați produsele pentru a vă asigura că nu sunt deteriorate în timpul transportului.
